TheASME B16.47 Séria B Trieda 300 zvarová príruba s krkompokrýva oceľové príruby s-veľkým priemeromNPS 26 až NPS 60. V rámci tohto štandarduSéria Bnačrtáva špecifikácie prevzaté zo staršieho štandardu API 605. HT PIPE dodávajú všetky rôzne typy a rozsahy prírub. Prosím, neváhajtekontaktujte náspre ďalšie informácie o produktoch a cenách.
Séria B vs. séria A: Kľúčové štrukturálne rozdiely
Pri navrhovaní alebo obstarávaní spojov s-veľkým priemerom je kľúčové pochopiť, ako sa séria B odlišuje od série A:
Geometria skrutiek:Príruby série B využívajú väčší počet skrutiek s menším{0}}priemerom v porovnaní s radom A. Toto rozloženie poskytuje kompaktnejší kruh skrutiek a zreteľné mechanické vlastnosti.
Profil a hmotnosť:Príruby série B sú vo všeobecnosti tenšie, užšie a ľahšie ako ich náprotivky série A. Tento profil ponúka kompaktnejšie rozloženie, vďaka čomu sú cenovo-efektívnejšou možnosťou pre stiesnené priestory, kde záleží na znížení hmotnosti.
Zameniteľnosť:Je dôležité poznamenať, žePríruby série A a série B sa navzájom nespájajú. Ich kruhy skrutiek, priemery otvorov a hrúbky sú úplne nekompatibilné.
Dizajnový profil zvarového krku (WN).
Profil Weld Neck sa vyznačuje dlhým kužeľovým nábojom, ktorý plynulo prechádza z hrúbky prírubového krúžku do hrúbky steny rúry.
Táto geometria poskytuje niekoľko výhod:
Distribúcia stresu:Kónický náboj prenáša štrukturálne napätie priamo do potrubia, čím zabraňuje koncentrácii napätia v spodnej časti príruby.
Odolnosť proti únave:Tupé-zvarové spojenie znižuje turbulencie a eróziu vo vnútri potrubia, vďaka čomu sú príruby WN-vhodné pre vysoko-vibračné a cyklické-tepelné systémy.
Integrita pod tlakom:Tieto komponenty s hodnotením triedy 300 poskytujú spoľahlivý tesniaci výkon naprieč plynovodmi, ťažkými rafinačnými jednotkami a infraštruktúrou na úpravu vody.

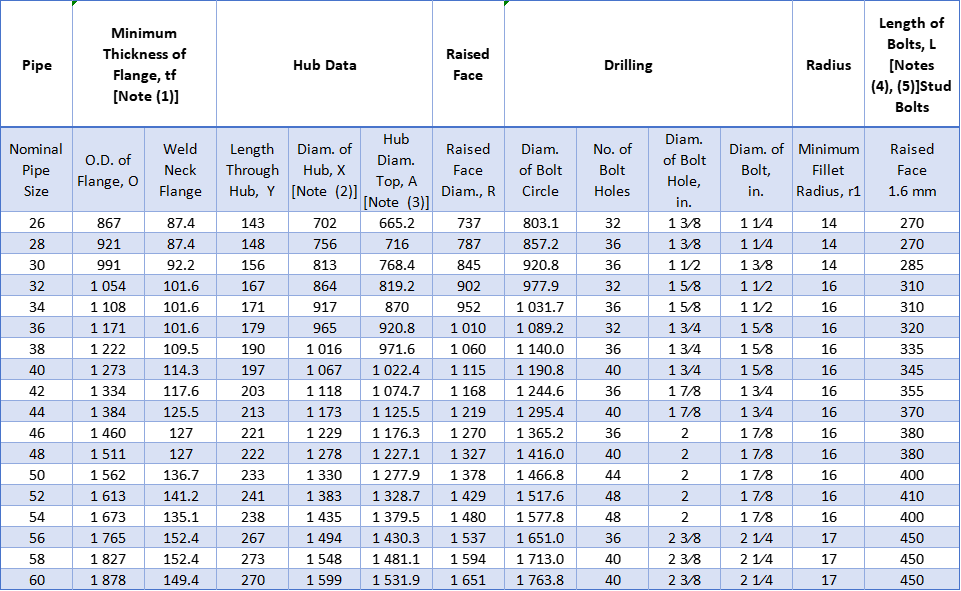

Rozmery príruby zvarového krku ASME B16.47 série B triedy 300
