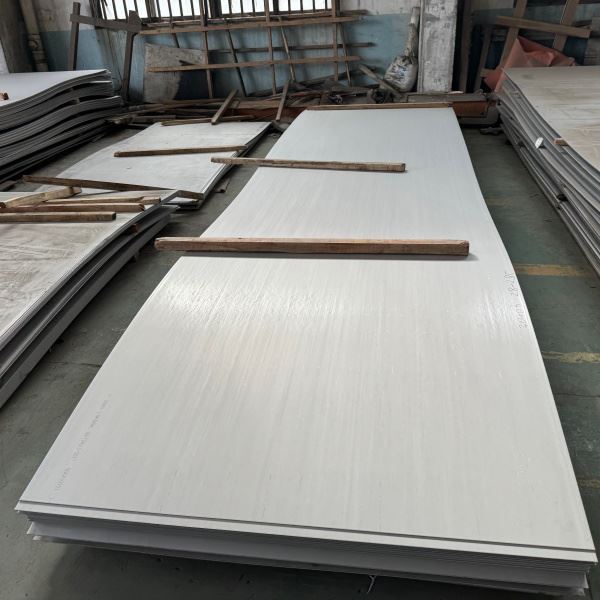

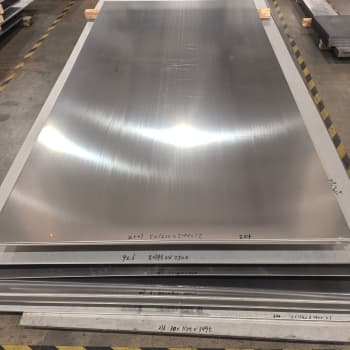

17-4PH platňa ASTM A693 platňa z nehrdzavejúcej ocele

17-4PH doska, UNS S17400s označením AISI 630 a EN materiálovým číslom 1.4542 je precipitačná-nehrdzavejúca oceľ, ktorá spája spracovateľnosť austenitických tried s úrovňami pevnosti bežne vyhradenými pre nástrojové ocele. V starom stave H900 dosahuje platňa minimálnu pevnosť v ťahu asi 1310 MPa, no začína svoju životnosť ako mäkká, zvárateľná martenzitická platňa pri maximálnej tvrdosti 38 HRC, čo je celý zmysel tejto triedy: vyrábať v mäkkom stave, po tvarovaní a zváraní starnúť do plnej pevnosti a vyhnúť sa deformácii a nákladom na obrábanie pri opracovaní úplne vytvrdeného materiálu.

Špecifikácia platne SS 17-4 PH

stupňa	Nerezová oceľ 17-4 PH|UNS S17400
Štandardné	ASTM B625 / ASME SB625
Hrúbka	0,1 mm až 100 mm
Dĺžka	2000 mm, 2440 mm, 3000 mm, 5800 mm, 6000 mm atď.
šírka	1000 mm, 1219 mm, 1500 mm, 1800 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm atď.
Povrch	2B, 2D, BA, NO.1, NO.4, NO.8, 8K, zrkadlové, kockované, reliéfne, vlasové, pieskované, štetec, lept, atď
Dokončiť	Plech valcovaný za tepla (HR), Plech valcovaný za studena (CR), 2B, 2D, BA NO (8), SATIN (s plastovým povlakom)
Formulár	Plechy, plechy, zvitky, lamelové zvitky, perforované zvitky

Kontaktujte teraz

Chemické zloženie (ASTM A693, UNS S17400)

Zloženie nižšie je akceptačné okno A693. Definujúcou dvojicou je chróm plus nikel v pomere 4:1, ktorý dáva martenzitickú transformáciu, s meďou a nióbom pridanými pre zrážaciu reakciu, ktorá vedie k vytvrdzovaniu.



Prvok	min %	Max %
chróm (Cr)	15.0	17.5
nikel (Ni)	3.0	5.0
meď (Cu)	3.0	5.0
niób + tantal (Nb + Ta)	0.15	0.45
uhlík (C)	-	0.07
mangán (Mn)	-	1.0
kremík (Si)	-	1.0
fosfor (P)	-	0.040
síra (S)	-	0.030



Prečítajte si chémiu proti logike-tepelnej úpravy. Rozsah chrómu, 15 až 17,5 percenta, dáva tejto triede odolnosť proti korózii porovnateľnú s 304 v mierne korozívnom použití. Nikel a nízky obsah uhlíka udržujú martenzit dostatočne mäkký na to, aby sa dal opracovať pred starnutím. Meď v množstve 3 až 5 percent je tvrdidlo: pri starnutí pri 480 až 620 °C sa meď vyzráža ako jemné častice vo vnútri martenzitickej matrice a uzamkne dislokačnú štruktúru, čo zvyšuje medzu klzu z približne 760 MPa v žíhanom stave na viac ako 1170 MPa pri H900. Prídavok nióbu kontroluje rast zŕn a prispieva k malému sekundárnemu vytvrdzovaciemu efektu.



Mechanické vlastnosti: Obálka úplného starnutia

17-4PH platňa ASTM A693 nerezová platňa sa objednáva podľa stavu a stav je nastavený podľa teploty starnutia. Nižšie uvedené hodnoty sú typické minimá publikované špecifikáciou a údajmi o fréze pre plech; presné akceptačné hodnoty závisia od objednaného stavu a formy produktu.



Podmienka	Teplota starnutia	Pevnosť v ťahu (MPa)	Medza klzu (MPa)	Predĺženie	Tvrdosť (HRC)
Podmienka A (žíhané)	-	maximálne 1250	približne . 760	-	maximálne 38
H900	482 °C	min 1310	min 1170	min 10%	min 40
H925	496 °C	min 1240	min 1140	min 10%	min 38
H1025	552°C	min 1170	min 1070	min 12 %	min 35
H1075	579 °C	min 1140	min 1000	min 13 %	min 32
H1100	593 °C	min 1070	min 965	min 14 %	min 31
H1150	621°C	min 1000	min 790	min 16 %	min 28



Tabuľka je sama o sebe nástrojom výberu. H900 poskytuje maximálnu pevnosť a tvrdosť pre opotrebované povrchy a vysoko zaťažené konzoly za cenu najnižšej húževnatosti. H1150 obnovuje ťažnosť a odolnosť voči nárazom pre hrubšie časti a tlakové-zádržné práce, pričom obetuje približne 25 percent pevnosti H900. Stredné podmienky H1025 a H1075 poskytujú najpoužívanejšiu rovnováhu pevnosti, húževnatosti a odolnosti voči vodíkovému krehnutiu v kyslom prostredí. Objednaný stav sa musí zhodovať s konečnou aplikáciou, pretože platničku nie je možné v teréne{11}}dozrieť na iný stav bez úplného{12}}ošetrenia a vekového cyklu.



Fyzikálne vlastnosti



Nehnuteľnosť	Hodnota
Hustota	7,78 g/cm3
Rozsah topenia	1400 - 1440 °C
Modul pružnosti	196 GPa
Tepelná vodivosť (100 ° C)	18.3 W/m.K
Stredný koeficient expanzie (0-100 °C)	10.8 x 10-6 /K
Magnetické	Magnetické za všetkých podmienok (martenzitické)



V dizajne dosky sú dôležité dve fyzické poznámky. Táto trieda je magnetická za každého stavu, na rozdiel od austenitickej nehrdzavejúcej ocele, ktorá ovplyvňuje bezdotykové spínače, solenoidové ventily a akúkoľvek zostavu citlivú na magnetické -rušenie-. Koeficient tepelnej rozťažnosti je blízky koeficientu uhlíkovej ocele, čo zjednodušuje odlišný-návrh kovových spojov v konštrukčných aplikáciách.



Postup výroby: mäkký vstup, tvrdý výstup



• Tvarovanie: doska je strihaná, valcovaná alebo brzdená-tvarovaná v stave A, kde tvrdosť je maximálne 38 HRC a materiál sa správa ako spracovateľná martenzitická nehrdzavejúca oceľ.
• Obrábanie: vŕtanie, frézovanie a príprava hrán sa vykonáva pred starnutím, čím sa vyhnete nákladom na obrábanie za 40+ HRC.
• Zváranie: 17-4PH zvary bez predohrevu, so zodpovedajúcim alebo 17-4 chemickým plnivom; zóna zvaru zmäkne a konečnou úpravou starnutím sa jej vráti plná pevnosť.
• Starnutie: vyrobená zostava starne pri zvolenej teplote, zvyčajne 4 hodiny plus 1 hodina na 25 mm hrúbky sekcie, a ochladzuje sa vzduchom-.



Jedno upozornenie: platňa by nemala dlhodobo starnúť pri teplote nižšej ako 480 °C a komponenty, ktoré budú pokovované na ochranu proti korózii, vyžadujú po pokovovaní krok na zmiernenie vodíkového -krehnutia{2}}, pretože mikroštruktúra s vysokou{3}}pevnosťou je náchylná. Pre použitie s kyslým-plynom špecifikujte stav H1025 alebo vyšší, kde sa podľa NACE MR0175 pre túto triedu vyžaduje zvýšená húževnatosť a znížená tvrdosť.



Odolnosť proti korózii



17-4PH doska ASTM A693 nerezová doska ponúka odolnosť proti korózii vo všeobecnej triede nehrdzavejúcej ocele 304 v mnohých médiách, s lepšou odolnosťou proti atmosférickej korózii a zriedeným kyselinám ako vytvrditeľné uhlíkové alebo legované ocele. Jeho korózna výkonnosť závisí od podmienok starnutia: podmienky s vyššou{7}}pevnosťou (H900, H925) sú náchylnejšie na-korózne praskanie v chloridoch a je potrebné sa im vyhnúť pri prevádzke s chloridmi, zatiaľ čo podmienky starnutia H1150 a vyššie-poskytujú výrazne lepšiu odolnosť voči SCC. Ak existuje riziko praskania chloridov, platňa sa používa v podmienkach staršieho{12}}starnutia alebo sa nahrádza duplexnou zliatinou alebo zliatinou na báze niklu.



Kľúčové aplikácie



• Letecká konštrukčná doska, držiaky motora a upevňovacie prvky vyžadujúce vysokú pevnosť-k-hmotnosti.
• Hriadele čerpadiel, drieky ventilov, obežné kolesá a trecie krúžky v ropnom a plynárenskom, chemickom a potravinárskom priemysle.
• Námorný a pobrežný hardvér, kde 304 je príliš mäkký a 316L nemá silu.
• Lekárske a chirurgické nástroje, formy a matrice vyžadujúce tvrdosť s odolnosťou proti korózii.
• Papierenské a petrochemické zariadenia, kde sa vyžaduje pevnosť a mierna odolnosť proti korózii.



Poznámky k objednávke a kontrole

Objednajte si 17-doštičku 4PH podľa UNS S17400 a normy ASTM A693 a vždy uveďte stav (napríklad Stav A alebo H900, alebo žíhané-potom{10}}starnutie). Certifikát mlyna musí obsahovať tepelnú analýzu s hodnotami medi a nióbu, mechanické výsledky pre dodaný stav a tvrdosť. Potvrďte toleranciu hrúbky plechu na A20/A480, rovinnosť a stav hrany (strihané, rezané plazmou alebo opracované).



Pre tlakové a kyslé služby si vyžiadajte príslušný hárok s údajmi o kóde a poznámku o zhode NACE MR0175 a certifikáciu EN 10204 3.1 pre úplnú sledovateľnosť. Pretože mechanické hodnoty sa menia so stavom, pri kontrole by sa mala overiť tvrdosť a tam, kde je to špecifikované, výsledky skúšok v ťahu v porovnaní s objednaným stavom, nie v porovnaní s hodnotami všeobecnej triedy.



17-4PH doska je pracant{2}}vytvrdzujúca nehrdzavejúca oceľ: ohýba sa, reže a zvára ako nehrdzavejúca oceľ v mäkkom stave a dodáva nástrojovej-oceľi pevnosť po jednoduchom starnutí. Špecifikovaný stavom, overený certifikátom, je to ekonomický vysokopevnostný plech pre letecký, ropný a plynárenský a spracovateľský priemysel.
