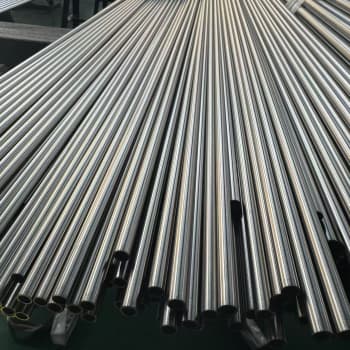

Rúry Hastelloy C22(historicky kategorizované pod univerzálnym označenímUNS N06022aDIN W.Nr. 2.4602).Táto plne austenitická pokročilá nikel-chróm-molybdén-volfrámová superzliatina je navrhnutá špeciálne tak, aby odolala drsnému chemickému prostrediu. HT PIPE je aPotrubie hastelloy C22dodávateľ so skúsenosťami s exportom 15+.
Kontaktujte náspre viac informácií a cenových ponúk zadarmo!
Rámec chemického zloženia
| Prvok | Percento hmotnosti (%) | |
| nikel (Ni) | Zostatok (~56 %) | |
| chróm (Cr) | 20.0 – 22.5% | |
| molybdén (Mo) | 12.5 – 14.5% | |
| volfrám (W) | 2.5 – 3.5% | |
| Železo (Fe) | 2.0 – 6.0% |
Zostatok chrómu-molybdénu
Vysoký obsah chrómu Hastelloy C22 poskytuje výnimočnú odolnosť voči oxidačným médiám, zatiaľ čo obsah molybdénu a volfrámu chráni pred znižovaním chémie. Táto dvojitá schopnosť robí z C22 ideálnu voľbu pre viac-produktové chemické vsádzkové reaktory, kde sa chemický profil často mení.
Bezšvové vs. zvárané výrobné štandardy
Pri obstarávaní potrubia Hastelloy C22 pre kritické systémy závisí výber medzi bezšvíkovou a zváranou konfiguráciou od tlakových požiadaviek vášho zariadenia a regulačných noriem.
1. Bezšvíkové rúry (ASTM B622 / ASME SB622)
Metodika výroby:Vytlačené z pevného predvalku rotačným dierovaním a následným ťahaním za studena-.
Štrukturálne výhody:Bez akýchkoľvek zvarových švov alebo tepelne{0}}ovplyvnených zón (HAZ). Táto konfigurácia eliminuje štrukturálne odchýlky naprieč stenou potrubia a ponúka rovnomerné rozloženie tlaku.
Primárne nasadenia:Vysokotlakové{0}}operácie, vákuové systémy, manipulácia so smrteľnými plynmi a kritické jadrové aplikácie.
2. Zvárané rúry (ASTM B619 & B775 / ASME SB619 & SB775)
Metodika výroby:Vyrobené z plochého-valcovaného pásu alebo plechu pomocou automatizovaných zváracích procesov, ako je zváranie plynovým volfrámovým oblúkom (GTAW / TIG) alebo zváranie plazmovým oblúkom (PAW).
Štrukturálne výhody:Moderná výroba dosahuje vysokú integritu zvaru použitím nad-legovaných prídavných drôtov (ako naprVýplňový kov 622 / ERNiCrMo-10). To zabraňuje segregácii zliatiny alebo vyčerpaniu prvkov pozdĺž švu.
Primárne nasadenia:Potrubné polia s veľkým-priemerom, nízko-až{2}}stredotlakové prenosové vedenia a vetracie práčky.
Priemyselné aplikácie
Všestrannosť UNS N06022 siaha do niekoľkých náročných priemyselných odvetví:
Farmaceutické a biotechnologické spracovanie
Vo farmaceutickej výrobe je dôležitá prísna čistota a odolnosť proti korózii. Systémy manipulujúce s agresívnymi roztokmi pufrov, aktívnymi farmaceutickými prísadami (API) a chemikáliami Clean-In{2}}Place (CIP) riskujú, že v prípade korózie potrubia zanesú stopové kontaminácie ťažkými kovmi.
Hastelloy C22 je vysoko odolný voči organickým kyselinám a halogenidom, vďaka čomu je spoľahlivou voľbou na udržanie vysokej čistoty produktu.
Kontrola znečistenia a odsírenie spalín (FGD)
Uhoľné-služby a odpad{1}}na-energetické zariadenia vytvárajú výfukové plyny bohaté na oxid siričitý, fluoridy a chloridy. Keď sa tieto plyny ochladia pod ich rosný bod, vytvárajú vysoko korozívne kondenzáty. Rúry C22 sa používajú v absorpčných vežiach, tlmičoch a systémoch práčok, pretože dokážu bez zlyhania odolávať týmto kyslým zmesiam pri zvýšených teplotách.
Chemický procesný priemysel (CPI)
Od agrochemickej výroby až po petrochemickú rafináciu, potrubné siete C22 zvládajú zložité zmesi kyseliny chlorovodíkovej, sírovej, fosforečnej a bromovodíkovej. Jeho odolnosť voči medzikryštalickému zrážaniu počas zvárania zaisťuje, že poľné-zvarové spoje zostanú rovnako odolné proti korózii-ako samotný kov základnej rúry.
Výroba, zváranie a tepelné limity
Zatiaľ čo Hastelloy C22 je vysoko ťažný a vhodný na výrobu, jeho mechanické vlastnosti vyžadujú špecifické dielenské postupy:
Pracovné kalenie:Ako väčšina superzliatin na báze niklu{0}, aj C22-počas obrábania alebo tvárnenia rýchlo tvrdne. Na prerezanie materiálu pred vytvrdnutím sú potrebné-náročné zariadenia, ostré rezné nástroje a pozitívne posuvy.
Úvahy o zváraní:C22 vykazuje vynikajúcu zvárateľnosť pomocou štandardných metód ako GTAW, GMAW a SMAW. Treba však dávať pozor, aby nedošlo k prehriatiu, ktoré môže spôsobiť segregáciu elementov. Pred-ohrievanie sa zvyčajne nevyžaduje a teploty medzi priechodmi by sa mali monitorovať a udržiavať na nízkej úrovni.
Tepelné obmedzenia:C22 si zachováva svoju štrukturálnu integritu pri vysokých teplotách. však,nemal by byť nasadený v prostrediach presahujúcich 1250 stupňov F (677 stupňov)na dlhšie obdobia. Dlhodobá expozícia nad touto prahovou hodnotou môže spustiť precipitáciu krehkých intermetalických fáz (ako sú fázy mu alebo sigma), čo môže znížiť rázovú húževnatosť aj odolnosť proti korózii.
Technické hľadiská: C22 vs. C276
Bežnou otázkou pre manažérov obstarávania a koróznych inžinierov je, či špecifikovať Alloy C22 alebo jej predchodcu Alloy C276.
Zatiaľ čoZliatina C276zostáva spoľahlivou voľbou pre čisto redukčné prostredia,Hastelloy C22 ponúka vynikajúci výkon v systémoch s rôznymi alebo oxidačnými chemickými profilmi.Jeho vyšší obsah chrómu poskytuje zlepšenú odolnosť proti tvorbe jamiek, štrbinám a celkovo rovnomernému riedeniu v prostrediach obsahujúcich kyselinu dusičnú, vlhký plynný chlór alebo železité soli. Určenie C22 pomáha v budúcnosti-odolať systémom chemického spracovania proti meniacim sa chemickým procesom a neočakávaným teplotným výkyvom.
Často kladené otázky o rúrach Hastelloy C22
Otázka: Aký je hlavný rozdiel medzi Hastelloy C22 a C276?
Aj keď sú obe zliatiny niklu-chrómu-molybdénu,Hastelloy C22 (UNS N06022)obsahuje viac chrómu (~22 % oproti ~16 % v C276). To dáva C22 vynikajúcu odolnosť vočioxidačnéprostredia a lepšiu celkovú ochranu proti lokalizovanej jamkovej a štrbinovej korózii, zatiaľ čo C276 je vo všeobecnosti optimalizovaný pre čisto redukčné prostredia.
Otázka: Dajú sa rúry Hastelloy C22 ľahko zvárať?
áno. Hastelloy C22 vykazuje vynikajúcu zvárateľnosť pri použití štandardných metód, ako je zváranie plynovým volfrámovým oblúkom (GTAW/TIG) a zváranie plynovým kovovým oblúkom (GMAW/MIG). Pretože odoláva tvorbe precipitátov na hraniciach zŕn-v zóne ovplyvnenej teplom zvaru-, môže sa zvyčajne použiť v stave -zvaru pre väčšinu aplikácií chemického spracovania.
Otázka: Aké sú hlavné špecifikácie ASTM pre potrubie C22?
Štandardné špecifikácie závisia od spôsobu výroby:
ASTM B622:Štandardná špecifikácia prebezproblémovérúrky a rúrky z niklu a{0}}kobaltovej zliatiny.
ASTM B619:Štandardná špecifikácia prezváranérúrky z niklu a niklu-kobaltovej zliatiny.
Otázka: Aká je maximálna prevádzková teplota rúr Hastelloy C22?
Zatiaľ čo C22 funguje výnimočne dobre pri zvýšených teplotách, mal bynepoužívajte pri teplotách vyšších ako 1250 stupňov F (677 stupňov)na dlhšie obdobia. Nad touto hranicou je zliatina náchylná na vytváranie krehkých intermetalických fáz, ktoré ohrozujú jej mechanickú húževnatosť a odolnosť proti korózii.
Otázka: Prečo je Hastelloy C22 uprednostňovaný pred štandardnou nehrdzavejúcou oceľou 316L?
Štandardná nehrdzavejúca oceľ 316Lrýchlo podľahne lokalizovanej jamkovej korózii, štrbinovej korózii a chloridom-indukovanému koróznemu praskaniu (SCC) v drsnom prostredí. S ekvivalentným číslom odolnosti proti pittingu (PREN) presahujúcim 45 (v porovnaní so skóre 316L ~23-25) môže Hastelloy C22 prežiť ťažké halogenidové a kyslé prostredie, ktoré by spôsobilo zlyhanie 316L v priebehu dní alebo týždňov.
