304 316 Hodnotenie tlaku v potrubí z nehrdzavejúcej ocele

Poznámky k tabuľkám prípustných pracovných tlakov

1. Tieto údaje slúžia ako všeobecný návod. Bez kompetentného odborného poradenstva sa naň nemožno spoliehať.
2. Tieto prípustné tlaky boli vypočítané podľa vzorca uvedeného v AS 4041-2006 "Tlakové potrubie", odsek 3.14.3. Iné konštrukčné predpisy môžu udávať rôzne prípustné tlaky. Úplné podrobnosti si musíte pozrieť v pôvodných špecifikáciách.
3. Tieto výpočty predpokladajú triedu potrubia 1, takže platia len vtedy, ak bola dosiahnutá táto úroveň kvality konštrukcie potrubia.
4. Výpočty sú pre bezšvíkové rúry podľa špecifikácie ASTM A312/A312M. Pre štandardnú zváranú rúru musí byť povolený dodatočný faktor účinnosti zvarového spoja 85 %, a ak je to vhodné, musí sa zohľadniť korózia alebo strata opotrebovania.
5. Konštrukčné tlaky 304 a 316 sú platné len pri teplotách nad 538 stupňov, ak je obsah uhlíka 0,04 % alebo vyšší.

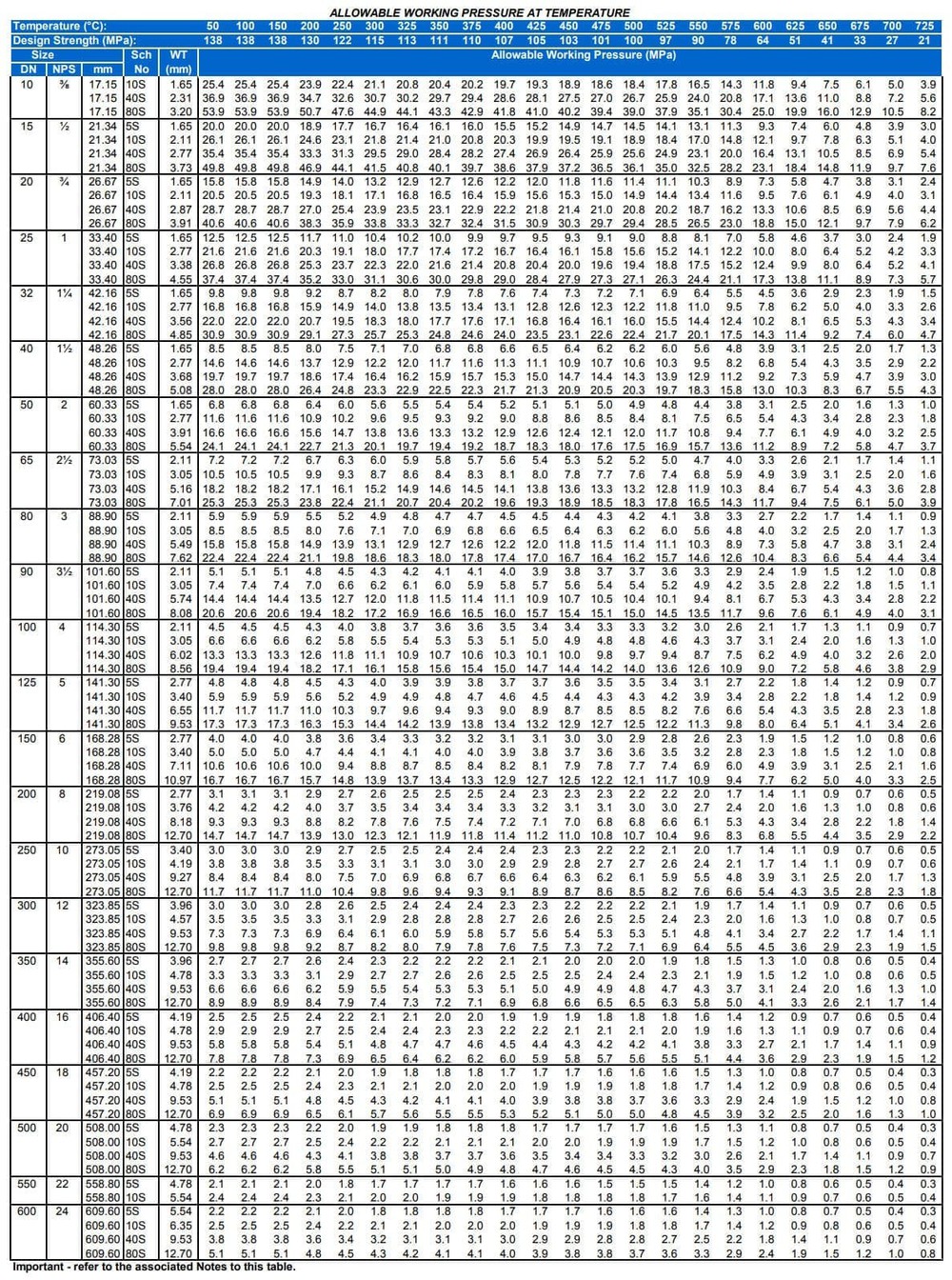

Rúry TP304 z nehrdzavejúcej ocele - ASTM A312, bezšvíkové

• Prípustný pracovný tlak pri teplote

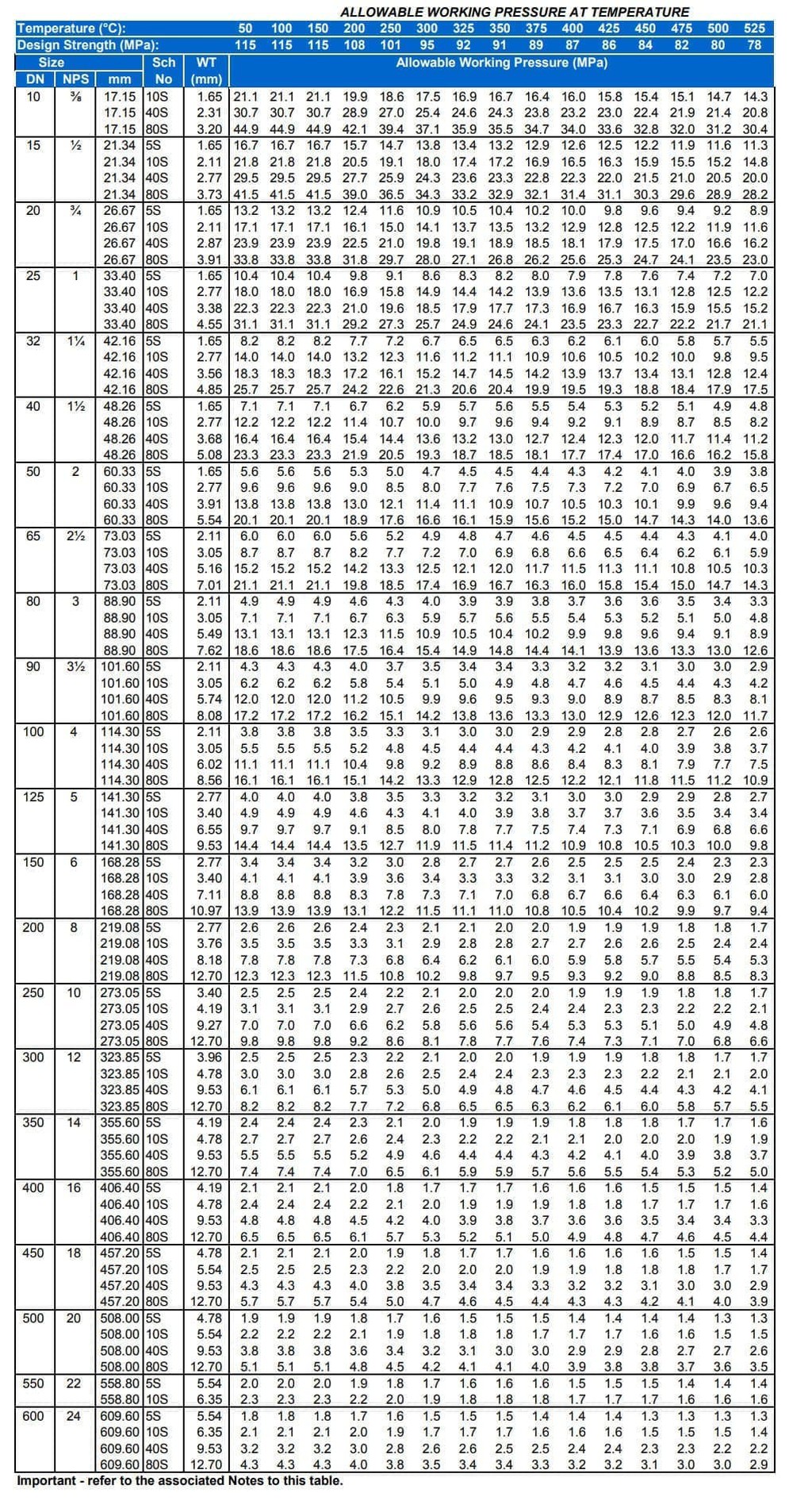

Rúry z nehrdzavejúcej ocele TP316 - ASTM A312, bezšvíkové

• Prípustný pracovný tlak pri teplote
